ECO 45 K S C 3b
Модулирующие газомазутные горелки
- Оптимальное смешивание воздуха и топлива благодаря специальной головке сгорания,
- Легкая конструкция вентилятора высокого давления,
- Низкий уровень шума благодаря легкому аэродинамическому корпусу, изготовленному из высококачественного алюминия,
- Скользящий крепежный фланец для разных типов котлов,
- Приборы автоматического контроля горелки в соответствии с европейским стандартом EN 267,
- Простой доступ ко всему оборудованию без демонтажа горелки на котле,
- Работа с высоким КПД благодаря регулированию подачи воздуха с всасывающей линии и насадки,
- Простая установка и эксплуатация.
- Компактный предварительный нагреватель специального исполнения, предохранительный, эксплуатационный и ограничительный термостат,
- Механическое распыление под высоким давлением в форсунке

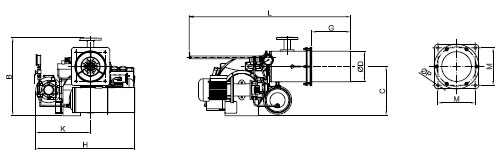

Размеры
| L | Gmin | Gmax | H | K | B | C | P | M | D | D1 | |
ECO 45 K (S) | 1100 | 150 | 275 | 790 | 410 | 540 | 350 | 11 | 180 | 200 | — |

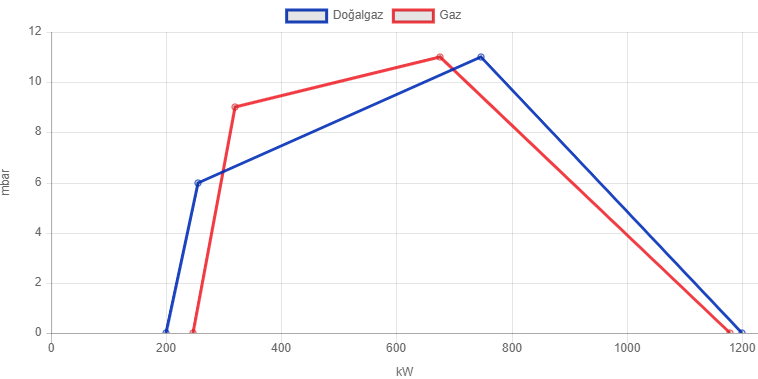

Кривая противодавления
Характеристики
| ГОРЕЛКА ТИПА | ПРОИЗВОДИТЕЛЬНОСТЬ ПО ГАЗУ | ПРОИЗВОДИТЕЛЬНОСТЬ ПО ГАЗУ | РАСХОД ПРИРОДНОГО ГАЗА | ПРОИЗВОДИТЕЛЬНОСТЬ ПО МАЗУТУ | ПРОИЗВОДИТЕЛЬНОСТЬ ПО МАЗУТУ | РАСХОД МАЗУТА | МОЩНОСТЬ ДВИГАТЕЛЯ ВЕНТИЛЯТОРА | МОЩНОСТЬ ТОПЛИВНОГО НАСОСА | НАГРЕВАТЕЛЬ ТОПЛИВА | НАПРЯЖЕНИЕ при 50 Hz | ||||||
| Min. kcal/h | Max. kcal/h | Min. kW | Max. kW | Min. Nm3/h | Max. Nm3/h | Min. kcal/h | Max. kcal/h | Min. kW | Max. kW | Min. kg/h | Max. kg/h | kW | kW | kW | VAC | |
| ECO 45 K S C 3b | 172.000 | 1.032.000 | 200 | 1.200 | 20,8 | 125,1 | 212.420 | 1.014.800 | 247 | 1.180 | 22,0 | 105,2 | 1,50 | 0,75 | 6,0 | 3N 380 |
| ECO 50 K S C 3 | 215.000 | 1.290.000 | 250 | 1.500 | 26,1 | 156,4 | 337.750 | 1.351.000 | 393 | 1.571 | 35,0 | 140,0 | 2,20 | 0,75 | 6,0 | 3N 380 |
| ECO 55 K S C 3 | 258.000 | 1.720.000 | 300 | 2.000 | 31,3 | 208,5 | 386.000 | 1.737.000 | 449 | 2.020 | 40,0 | 180,0 | 3,00 | 1,10 | 12,0 | 3N 380 |
| ECO 55 K S C 3a | 258.000 | 2.150.000 | 300 | 2.500 | 31,3 | 260,6 | 386.000 | 2.123.000 | 449 | 2.469 | 40,0 | 220,0 | 3,00 | 1,10 | 12,0 | 3N 380 |
| ECO 60 K S C 3 | 369.800 | 2.580.000 | 430 | 3.000 | 44,8 | 312,7 | 598.560 | 2.580.000 | 696 | 3.000 | 62,0 | 267,4 | 4,00 | 1,10 | 14,0 | 3N 380 |
| ECO 65 K S C 3 | 430.000 | 3.010.000 | 500 | 3.500 | 52,1 | 364,8 | 733.580 | 3.010.000 | 853 | 3.500 | 76,0 | 311,9 | 5,50 | 1,50 | 2 x 9,0 | 3N 380 |
| ECO 70 K S C 3 | 498.800 | 3.500.200 | 580 | 4.070 | 60,5 | 424,3 | 916.760 | 3.500.200 | 1.066 | 4.070 | 95,0 | 362,7 | 7,50 | 1,50 | 2 x 9,0 | 3N 380 |
| ECO 75 K S C 3 | 686.000 | 4.800.000 | 798 | 5.581 | 83,2 | 581,8 | 1.003.620 | 4.824.600 | 1.167 | 5.610 | 104,0 | 500,0 | 11,00 | 1,50 | 2 x 14,0 | 3N 380 |
| ECO 8 K S C 3 | 989.000 | 4.988.000 | 1.150 | 5.800 | 119,9 | 604,6 | 1.003.620 | 4.824.600 | 1.167 | 5.610 | 104,0 | 500,0 | 11,00 | 2,20 | 2 x 14,0 | 3N 380 |
| ECO 8 K S C 3a | 989.000 | 5.762.000 | 1.150 | 6.700 | 119,9 | 698,4 | 1.611.640 | 5.307.920 | 1.874 | 6.172 | 167,0 | 550,0 | 15,00 | 2,20 | 2 x 16,0 | 3N 380 |
| ECO 8 K S C 3b | 989.000 | 6.192.000 | 1.150 | 7.200 | 119,9 | 750,5 | 1.765.580 | 5.790.380 | 2.053 | 6.733 | 183,0 | 600,0 | 15,00 | 2,20 | 2 x 16,0 | 3N 380 |
| ECO 9 K S C 3 | 2.580.000 | 9.890.000 | 3.000 | 11.500 | 312,7 | 1198,8 | 3.059.880 | 9.890.000 | 3.558 | 11.500 | 317,1 | 1024,9 | 22,00 | 4,00 | 37,0 | 3N 380 |
